目前，玻璃陽光房應用越來越廣泛，導致陽光房玻璃對建筑能耗的影響日益嚴重、無法忽視。 真空玻璃是由兩片鋼化玻璃邊緣封接，中間抽真空形成的一種高效保溫節能材料。在陽光房建筑中，真空玻璃傳熱系數U 值不受安裝角度變化，始終保持在0.5W/(m2·K)以下，本文通過對不同配置的真空玻璃立面及采光頂安裝時內外側溫度進行分析，確定了真空玻璃在陽光房應用時的合適配置，為陽光房玻璃的設計選用提供參考。

關鍵字：陽光房玻璃 采光頂  真空玻璃

1、陽光房玻璃介紹

陽光房是屬于現代化風格的新型建筑，大面積的玻璃，廣闊的視域，實現了居室和陽光的完美結合。陽光房玻璃如果選擇不合適，采光的同時也在“采熱”，這樣既增加了建筑物的能耗，又影響了空間的舒適性。因此，在確保陽光房玻璃安全情況下，陽光房玻璃的節能設計成為關鍵。作為一種特殊的建筑圍護結構，玻璃對建筑形成的熱損失主要，體現在太陽輻射熱損失和熱交換熱損失兩個方面。玻璃采光頂在建筑圍護結構中引起的熱交換熱損失與混凝土或磚混砌體相比大7～8倍，玻璃采光面積越大或玻璃熱工性能越差，建筑物能耗也越大。[1]目前，玻璃陽光房應用越來越廣泛，導致陽光房玻璃對建筑能耗的影響日益嚴重、無法忽視。因此，選擇合適的玻璃及其組成部件，對于降低建筑能耗，改善室內熱環境具有重要意義。

2、真空玻璃在陽光房的應用

玻璃圍護結構，通過其傳遞的熱量主要有溫差驅動的熱傳導、太陽輻射傳熱和空氣滲透得失熱量。熱傳導量的大小和建筑采光頂?shù)膫鳠嵯禂?shù)大小有直接的關系，太陽輻射傳熱和太陽得熱系數 SHGC 有關，空氣滲透得失熱量取決于室內外風速、溫度引起的壓力變化和采光頂?shù)目p隙大小。

綜合以上因素，采光頂?shù)臒崞胶夥匠塘袨槿缦滦问剑?/span>

式中：Q—— 通過采光頂系統進入室內的熱量，W；

U—— 傳熱系數，W/(m2K)；

A—— 玻璃面積，m2；

Tout；Tin—— 室外、室內空氣溫度，K ；

I——太陽輻射強度，W/m2；
　　SHGC——玻璃系統的太陽光總透射比；

 HGinf il-------- 空氣滲透帶來的總得熱，W；

對于陽光房玻璃而言，就是要選擇U值盡可能低，LSG值盡可能大的產品。真空玻璃因其優異的保溫隔熱性、防結露性及隔聲性能等，在陽光房領域具備優越的性能優勢及廣闊的應用前景。

2.1 真空玻璃節能優勢

真空玻璃技術是由成熟的保溫瓶技術與玻璃深加工技術的完美結合。兩片玻璃的外邊緣用密封材料焊接在一起，兩片玻璃間的狹小間隙（0.3mm）呈高真空狀態(P≤0.1Pa)，為避免兩片玻璃接觸，兩片玻璃間分布細小支撐物，上下片玻璃為鍍膜玻璃或透明浮法玻璃，內置吸氣劑保持真空玻璃真空度不改變。是繼中空玻璃、LOW-E 中空玻璃之后的第三代節能玻璃產品。真空玻璃應用于陽光房有如下優勢：

圖1 蘭迪鈦金屬真空玻璃結構圖

1）真空玻璃具有極低的傳熱系數

從公式1可知，陽光房節能舒適的關鍵是選擇玻璃傳熱系數U值盡可能小 、太 陽 光 總 透 射比盡量小（有特殊用途的，例如嚴寒和寒冷地區陽光房除外）。 目前大多陽光房選用鍍膜玻璃、LOW-E玻璃、熱反射夾層玻璃制作的中空玻璃，來降低傳熱系數及太陽光總透射比。采用相同low-e膜層的真空玻璃，傳熱系數是中空玻璃的1/5，不到三玻兩腔中空的1/3。

2）真空玻璃U值不受安裝角度影響

當中空玻璃非垂直安裝時，中空玻璃表面和內部空腔的對流環境發生了改變，其傳熱系數必將產生變化。從表2可以看出，由于真空玻璃中間無氣體層，不存在氣體熱對流和熱傳導，其不受安裝角度影響U值始終為0.48W/m2·K。中空玻璃的冬季 U 值隨傾斜角度而變化的趨勢非常明顯， 在水平放置的狀態下，單中空和三玻兩腔中空玻璃的U值比豎直狀態增加了41%和33%。

3）真空玻璃可在高海拔地區應用

真空玻璃內腔為高真空，即使生產地與使用地存在較大的海拔落差，也不會出現內腔膨脹或收縮現象。

2.2 真空玻璃在陽光房應用分析

陽光房玻璃按照結構可分為立面玻璃和采光頂玻璃。立面玻璃與幕墻玻璃類似，其各項性能參照幕墻玻璃。 幕墻（全玻幕墻除外）必須使用安全玻璃（鋼化玻璃、夾層玻璃及由鋼化玻璃或夾層玻璃組合加工而成的其他玻璃制品）。[2]采光頂玻璃與幕墻玻璃在定義上的主要區別是， 前者與水平地面的夾角在 0°～75°之間，另外采光頂用玻璃還需要承受水平自重、人員踩踏以及雨雪載荷等。[3]JG/T 231-2018《建筑玻璃采光頂技術要求》規定，玻璃采光頂應采用夾層玻璃、含夾層玻璃的中空玻璃或含夾層玻璃的真空玻璃。根據標準要求，分別對真空玻璃真空復合夾層玻璃及真空復合中空夾層玻璃。

由于真空玻璃優異的保溫隔熱性能，在冬季或嚴寒寒冷地區使用時，真空玻璃陽光房無需特別處理就能夠保證陽光房溫暖舒適的狀態。而對于夏季炎熱地區陽光房的節能需要特別的設計，真空玻璃配置的選擇成為關鍵。本節著重對真空玻璃在陽光房應用進行了跟蹤測試及分析。

2.2.1 試驗條件及裝置

1)試驗條件

試驗地點為洛陽鈦金屬真空玻璃制造工廠試驗場地，選取2020年7月2日~2020年7月20日中午11:00~15:00，室外溫度32℃~35℃，太陽光輻照度900~1000W/m2滿足以上條件的6天進行試驗。

2）試驗裝置

a）陽光房立面為高2600mm六方柱形，陽光房頂面為由三角形及梯形玻璃組成的六邊形玻璃頂。室內安裝有空調將室內溫度控制在25℃。

b）PT100熱電阻

c）太陽能功率表

a） 陽光房

b)  PT100熱電阻

 c )太陽能功率表

圖3試驗裝置圖

2.2.2 試驗過程

1）立面玻璃測試

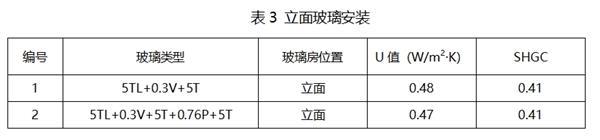

a)分別將真空玻璃5TL+0.3V+5T及真空復合夾層玻璃5TL+0.3V+5T+0.76P+5T在立面，如表3。

b)在朝西方向的800mm*1900mm立面玻璃中心布置PT100熱電阻。

c)兩種玻璃測溫點分布如圖6，分別測試玻璃上下表面中心點溫度。

圖6 a)樣品1（ 5TL+0.3V+5T）測溫點  b) 樣品2（5TL+0.3V+5T+0.76P+5T）測溫點

2）采光頂玻璃測試

a）將3種復合真空玻璃分別安裝在陽光房頂部，如表4。陽光房頂面為由三角形及梯形玻璃組成的六邊形玻璃頂。

b）在腰長716mm，底邊長864mm的等腰三角形玻璃中心點布置熱電偶。

c）3種玻璃測溫點分布如圖7，分別測試玻璃上下表面中心點及中空腔玻璃溫度。

圖7 a) 樣品3（5TL+0.3V+5T+0.76P+5T）測溫點 b) 樣品4-6（復合真空玻璃）測溫點

2.2.3 數據分析

1）立面玻璃數據分析；

立面安裝時，樣品1、2測試數據如表5。

樣品1真空玻璃5TL+0.3V+5T與樣品2真空復合夾層玻璃5TL+0.3V+5T+0.76P+5T分別立面安裝時，玻璃外表面點1溫度一致，表面溫度主要是吸收太陽輻射升溫。對于下表面溫度點2由于樣品2膠片的自身特性，膠層會蓄積熱量，從而導致了樣品2溫度比樣品1高3℃。

2）頂面玻璃數據分析

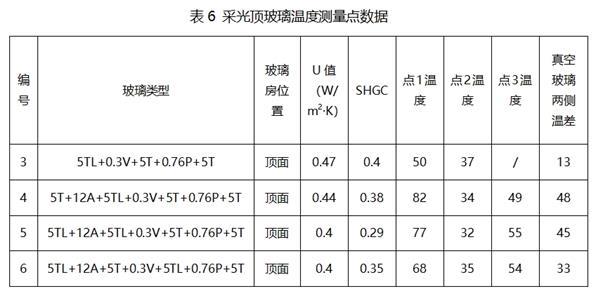

頂面安裝時，樣品3~6測試數據如表6。

對比樣品3~樣品6數據可以看出增加中空腔體后，真空玻璃兩側溫差急劇加大從13℃增至48℃，對于2000mm大板玻璃48℃溫差狀態下，玻璃中心弓形變形量約為17mm，玻璃自身及窗框均承受較大應力。對比樣品4~樣品6，樣品4與樣品5真空玻璃兩側溫差相近，樣品5下表面點2溫度更低，是由于在最外側增加了一層low-e膜降低了太陽能得熱系數SHGC，最終減少了太陽輻射造成的內側玻璃溫升。樣品5及樣品6均設置了兩層low-e膜，樣品5相對于樣品6真空玻璃兩側溫差從45℃降低到33℃。

3）立面與頂面玻璃數據分析

對于相同配置玻璃樣品2和3分別安裝于立面和頂面。由于陽光房采光頂玻璃處于傾斜直狀態，水平屋頂接受的太陽輻射是西向輻射量的1.5~2倍，因此樣品3外表面點1溫度高于樣品7℃，真空玻璃兩側溫差也從10℃變?yōu)?3℃。此種配置玻璃無論頂面或立面安裝，玻璃兩側溫差均較小，玻璃變形量及所受應力均較小。

3 結論

在滿足安全性能前提下，對于陽光房立面及頂面玻璃有如下結論：

1）對于立面玻璃，真空玻璃和真空復合夾層玻璃在陽光房使用過程中節能效果相近，且真空玻璃上下板面溫差很小，兩者都適用于立面玻璃。

2）對于采光頂玻璃，一般情況下真空復合夾層玻璃由于兩側溫差小，是比較優選方案。對于安全要求（需要經常上人）或節能要求更高，需要選用真空中空復合夾層玻璃時，采用樣品6（5TL+12A+5T+0.3V+5TL+0.76P+5T),不僅能減少陽光房太陽光輻照帶來的不舒適感還能保證真空玻璃兩側具有較低溫差，真空玻璃承受變形應力最小，長期使用性能更穩定。

3）對于炎熱夏季，由于室外陽光強烈，直接射入室內時會加熱室內的空氣溫度，造成室內的舒適度大大降低。真空玻璃搭配建筑遮陽可以有效的減少太陽輻射透過玻璃射入室內，由此可以防止室內溫度過高，以降低空調的使用量，達到更加節能的目的。
